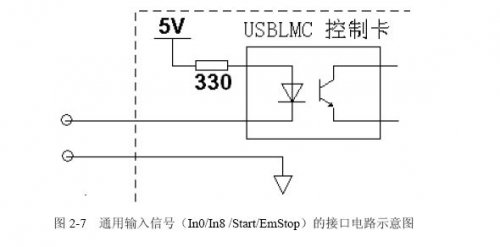

一般激光打标的输入口有两种内部结构：

Shantou China Map: 36 Provinces and Provincial Capitals-Article Information-Shantou Network Hot Spots

Shantou China won nine gold medals

City navigation map

2、不带电源的光耦隔离输入口。

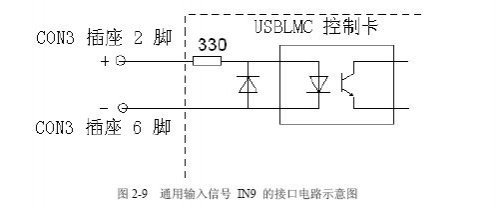

如图，这种输入口，内部是不带电源的。需要我们外接电源。有人会问，为什么要设计这种输入口？全部自带电源岂不是更方便？这是因为开关触点毕竟没有光电感应类的开关响应速度快，这种端口更适合接光电开关。而光电开光一般的工作电压都是24V。而激光打标卡时用的5V电源，所以需要用光耦隔离，同时还要限流。输入端口的光耦的输入端引脚引出来，根据客户实际情况，灵活选用。

XML sitemap

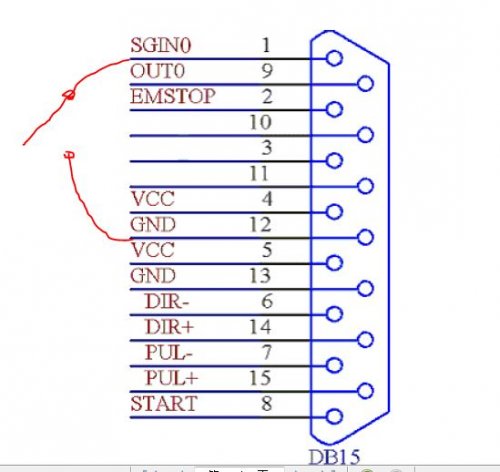

所以，当我们连接一般的脚踏开关时，采用内部自带电源的输入口连接即可，这样很方便。例如，我们接到IN0，也就是将脚踏开关接到BD15的1脚和12脚之间。当脚踏开关闭合，光耦亮，脚踏信号进到卡里面。

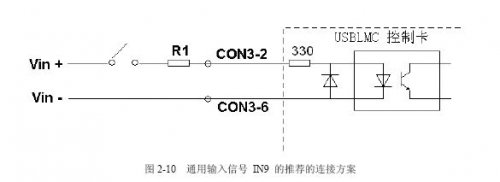

当我们使用飞行打标时，需要产品经过光电传感器时，将来料信号立刻给激光打标系统，这种情况下接机械式的脚踏开关是 不能满足快速响应要求的。这就需要将光电传感器连接不带电源的光耦隔离输入口。

Article information激光打标机软件里面如何设置脚踏开关？

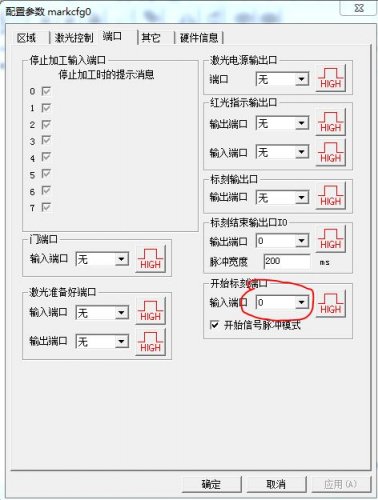

当我们接好了脚踏开关线，就需要在激光打标软件里面设置：如图：
